Предлагаемое оборудование предназначается для построения кассовых сетей на базе ЭККА и ЭККР, производимых компанией ДП «Компания «ATLAS» . Оно состоит из двух устройств:
- концентратора HUB-RS422;
- модулей интерфейсных ATLAS ADI-422.
Для создания сети концентраторы HUB-RS422 подключаются к USB разъемам кассового сервера, выполненного на базе персонального компьютера (ПК). Удаленная касса подключается к концентратору HUB-RS422 при помощи Ethernet кабеля, длина которого может достигать 1000 метров. К одному концентратору HUB-RS422 может быть подключено четыре кассы. При наличии у сервера четырех свободных USB портов, с помощью предлагаемого оборудования можно создать сеть из 16 кассовых аппаратов.
Если используются кассы КРОХА, МР-50, MP-50D, MP-50EU, MP-50DEU, МР-500Т и МР-5000, не имеющие встроенного интерфейса RS-422, они подключаются к концентратору с использованием модуля интерфейсного ATLAS ADI-422, устанавливаемого рядом с кассой.

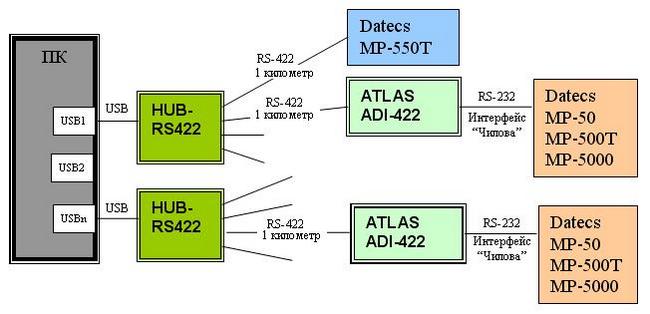

Рисунок 1. Схема построения кассовой сети на базе интерфейса RS-422
Компютерно-кассовая информационная сеть отличается от решения сетевого объединения кассовых аппаратов "Datecs", предлагаемого производителем ранее следующими свойствами:
- Высокой скоростью передачи данных по сети даже при значительной удаленности касс от сервера - максимальная скорость составляет 115200 бод против 9600 бод в старом решении (работа на максимальной скорости достигается при условии поддержки этой скорости кассовым аппаратом).
- Возможностью передавать данные на большие расстояния - до 1000м. Не секрет, что обычный интерфейс RS-232 способен передавать данные на небольшие расстояния (до нескольких метров). При увеличении расстояния между источником и приемником информации скорость обмена по интерфейсу RS-232 резко падает. То же самое справедливо и в отношении интерфейса USB.
- Надежностью, обусловленной применением высокоэффективного оптически изолированного сетевого интерфейса. При использовании интерфейса RS-232 имеется большой риск повреждения оборудования в случае случайного или преднамеренного отсоединения устройств, ведущих информационный обмен. В предлагаемой сети, на базе интерфейса RS422, "горячее" подключение/отключение оборудования не является проблемой.
- Технологичностью выполнения монтажных работ. Для соединения кассовых аппаратов с сервером используются обычные Ethernet кабеля.
- Возможностью одновременного высокоскоростного программирования базы товаров включенных в сеть касс. Нет необходимости программировать каждую кассу в отдельности: они могут программироваться параллельно.
- Экономичностью решения. Для объединения кассовых аппаратов в сеть не нужно использовать дорогостоящие компьютерные карты расширения и преобразователи сигналов. При применении новых моделей кассовых аппаратов экономия еще более ощутима, так как отпадает необходимость использования модулей интерфейсных ATLAS ADI-422.
- Простотой подключения оборудования. Для построения сети касс не нужно вскрывать системный блок компьютера, использующегося в качестве сервера, чтобы встроить оборудование: все подключается через обычный разъем USB. Оборудование не требует выполнения настроек.
- Универсальностью. В сеть могут быть объединены кассовые аппараты различных моделей. При этом каждая касса может работать с сервером на оптимальной для себя скорости обмена, что позволяет получить максимальную производительность при сохранении высокой надежности системы.
Реализация описанной компьютерно-кассовой сети, в сочетании с необходимым ПО верхнего уровня, позволяет эффективно осуществлять функции АСУП на предприятиях розничной торговли. Каждый кассовый аппарат можно рассматривать как информационный порт, содержащий в себе актуальную информацию о продаваемых товарах. Информация от кассовых аппаратов, через компьютерно-кассовую сеть, может поступать на кассовый сервер (компьютер), для дальнейшей обработки, интерпретации и выработки управленческих решений.
В качестве примеров функций, осуществляемых с помощью компьютерно-кассовой сети можно привести следующее:
- Загрузка базы данных товаров в кассовые аппараты с сервера.
Благодаря высокой скорости передачи данных в предлагаемом решении, на выполнение этой операции потребуется в двенадцать раз меньше времени. Так, к примеру, база данных, состоящая из 10000 товаров, может загружаться в кассовый аппарат около 4 минут, вместо 45 минут для старого решения.
- Выгрузка результатов работы кассовых мест (выгрузка электронной контрольной ленты) на сервер. Полученная информация может передаваться в ПО верхнего уровня для обработки данных статистики и динамики продажи товаров. Регулярно собираемая и обобщаемая информация такого рода может быть использована для анализа работы предприятия на протяжении продолжительного отрезка времени, как функция ассортимента, времен года, месяцев, праздников и т. п.
Благодаря высокой скорости передачи данных эта операция может выполняться, не внося существенных задержек в текущую работу кассового аппарата.
- Работа в режиме с подкачкой товаров.
- Программирование режимов работы кассовых аппаратов с сервера.
Следует заметить, что возможность передавать данные на большие расстояния позволяет гибко конфигурировать компьютерно-кассовую сеть, размещать кассовый сервер в офисе, удаленном на расстояние до 1000м от торгового зала, откуда можно осуществляться мониторинг и управление работой предприятия.
Еще одна возможность использования оборудования - создание длинных линий обмена данными. Если у вас есть два удаленных друг от друга устройства с интерфейсами RS232 и/или USB в любой комбинации их можно связать между собой, используя соответствующие части предлагаемого оборудования.
Virtual COM Port Drivers HUB-RS422
|
|
|
|
|
| | Virtual COM Port драйвер HUB-RS422 для Windows x86 (32-bit). | |
|
|
|
|
|
|
| | Virtual COM Port драйвер HUB-RS422 для Windows x64 (64-bit). | |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| | | |
|
|
|
|
|
|
D2XX Direct Drivers HUB-RS422
|
|
|
|
|
| | D2XX Direct Drivers HUB-RS422 для Windows x86 (32-bit). | |
|
|
|
|
|
|
| | D2XX Direct Drivers HUB-RS422 для Windows x64 (64-bit). | |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| |
| |
|
|
|
|
|
|
| | | |
|
|
|
|
|
|
Другие утилиты сторонних разработчиков для просмотра USB подключений
|
|
|
|
|
| | "USBView v.1.45 Windows" - Microsoft USBView - USB Connection Viewer. Неебольшая утилита под Windows, отображающая список подключённых к USB портам Вашего ПК устройств (флешка, HUB, мобильный тел. и т.д.). | |
|
|
|
|
|
|
| | "USBView Linux" - USBView for Linux - USB Connection Viewer. Неебольшая утилита под Windows, отображающая список подключённых к USB портам Вашего ПК устройств (флешка, HUB, мобильный тел. и т.д.). | |
|
|
|
|
|
|
| | "USBDeview v.1.81" - небольшая утилита под платформу x86-32bit, отображающая список когда либо подключаемых к USB портам вашего ПК устройств (флешка, мобильный тел. и т.д.). Может быть использована в Windows 98, ME, 2000 и XP. | |
|
|
|
|
|
|
| | "USBDeview v.1.81 x64" - небольшая утилита под платформу x64-64bit, отображающая список когда либо подключаемых к USB портам вашего ПК устройств (флешка, мобильный тел. и т.д.). Может быть использована в Windows 98, ME, 2000 и XP. | |
|
|
|
|
|
|
| | "USB DEVice KILLer" - Данная программа поможет избавиться от лишних записей в реестре Windows о подключавшихся ранее USB устройствах. | |
|
|
|
|
|
|
