ПО ECRPrgXSD v.2.50A для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T (3.01), Datecs MP-550T (3.02), Datecs MP-50 Junior (01.01) и NEON (01.01).
Информацию о текущей версии программного продукта можно узнать, выбрав пункт в главном окне программы "О программе".
1. Введение
На данной странице описаны порядок инсталляции, конфигурирования и использования программного обеспечения для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T (3.01), Datecs MP-550T (3.02), Datecs MP-50 Junior (01.01) и NEON (01.01). На странице представлено описание приложения, форматы организации данных, а также примеры использования.
Для правильного использования ПО необходимо владеть базовыми знаниями и навыками работы с программными приложениями в среде Windows. Перед чтением данной страницы, необходимо изучить документ “Аппарат контрольно-касовий електронний “Datecs MP-550T”. Настанова
щодо експлуатування. ДУ.56.00.00 НЕ”; “Аппарат контрольно-касовий електронний “Datecs MP-50 Junior”. Настанова щодо експлуатування. ДУ.15.00.00-06 НЕ”, “Аппарат контрольно-касовий електронний “NEON”. Настанова щодо експлуатування. AT.01.00.00 НЕ”.
2. Назначение
Программное обеспечение ECRPrgXSD v.2.50A предназначено для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON. При этом предполагается, что ЭККА подключен к персональному компьютеру через последовательный интерфейс RS-232C, а операционной системой персонального компьютера является Windows XP.

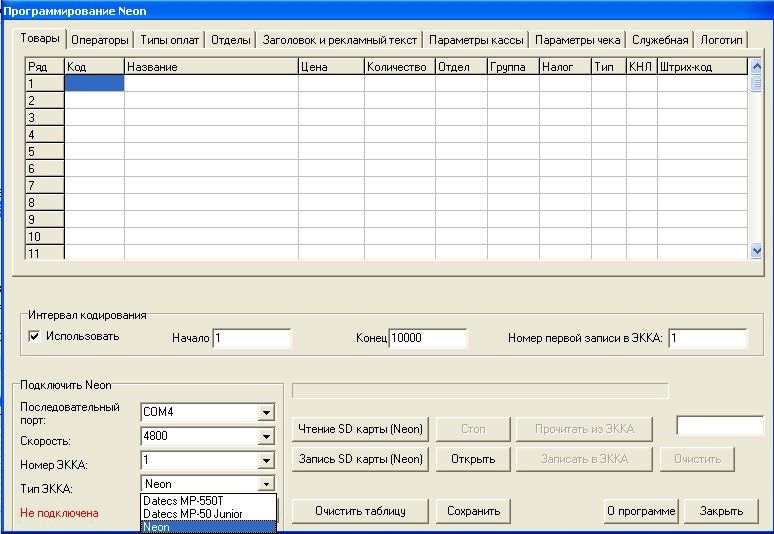

На рисунке представлен вид окна приложения экране дисплея после запуска ПО ECRPrgXSD v.2.50A.
Приложение ECRPrgXSD v.2.50A позволяет очищать (“обнулять”), читать и программировать следующие таблицы ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON:
1) Таблица товаров – информация о внутренних товарах ЭККА.
2) Таблица операторов.
3) Таблица оплат.
4) Таблица отделов.
5) Таблица заголовка и рекламного текста.
6) Таблица параметры кассы.
7) Таблица параметры чека.
8) Дополнительная служебная таблица (№ 8).
9) Работа с логотипом пользователя.
10) Работа с отчётами.
Информация, считанная из ЭККА, может быть сохранена в виде текстовых файлов с разделителем (разделитель полей – точка с запятой “;”). Аналогично, для записи в таблицы ЭККА программное обеспечение может загрузить содержимое таблиц из файлов, в которых оно было подготовлено.
Операция очистки проводит обнуление таблиц, записывая в них специальную “исходную” информацию.
3. Комплектность
- Программное обеспечение ECRPrgXSD v.2.50A
- Примеры файлов таблиц (файл для таблицы товаров)
- Пример логотипа
- Файл Readmy.txt
4. Инсталляция и конфигурирование программы
ПО ECRPrgXSD v.2.50A не нуждается в специальной инсталляции. Для подготовки ПО к работе необходимо переписать содержимое комплекта поставки (или разорхивировать архив) в специально выделенный для данного ПО каталог на диске. Мы не рекомендуем запускать ПО непосредственно с CD-диска, так как при работе оно может создавать временные файлы в том же каталоге, где оно распологается. Кроме того, в названии каталога (и всего пути к каталогу) нежелательно использовать кириллицу, пробелы, а также длинные названия для путей и каталогов. Использование флеш-памяти в качестве местонахождения ПО может привести к некоторому замедлению работы с ECRPrgXSD v.2.50A.
5. Запуск и выполнение программы
Как указывалось выше, после запуска программы, вид главного окна приложения будет соответствовать рисунку приведённому выше. Девять вкладок с названиями таблиц ЭККА представляют собой страницы, к которым надо перейти для работы с каждой из конкретных таблиц.
Файлы таблиц - для удобства использования предполагается, что для каждой из таблиц ЭККА существует собственный тип файла (то есть разные таблицы имеют различные расширения файлов). Это, несомненно, упрощает и упорядочивает работу с файлами различных таблиц, хотя данный способ организации данных не является обязательным для программы.
Соответствие таблиц и расширений имени файлов:
- 1) Таблица товаров - расширение *.art
- 2) Таблица операторов - расширение *.opr
- 3) Таблица оплат - расширение *.opl
- 4) Таблица отделов - расширение *.otd
- 5) Таблица заголовка и рекламного текста - расширение *.hft
- 6) Таблица параметры кассы - расширение *.pak
- 7) Таблица параметры чека - расширение *.pac
- 8) Дополнительная служебная таблица (№ 8) - расширение *.slu
- 9) Работа с логотипами - файлы с расширением *.bmp
На рисунке можно видеть представленные управляющие кнопки программы:
Подключить - с помощью этой кнопки можно подключить/отключить ЭККА к программе (если он физически уже подключен к ПК через интерфейсный кабель). Не рекомендуется физическое отключение, подключение, переподключение ЭККА к ПК после того как он был подключен с помощью данной кнопки. Для использования данной кнопки необходимо установить с помощью выпадающих списков номер последовательного порта, скорость передачи данных, на которую
настроен кассовый аппарат и выбрать из выпадающего списка модель кассового аппарата (MP-550T, MP-50 Junior, NEON), к которому будет выполнено подключение. В зависимости от того, какая модель аппарата выбрана на момент установки соединения, может меняться наполнение некоторых вкладок программы. Это связано с некоторым различием полей для каждой модели кассового аппарата.
Если нет физического подключения кассового аппарата или какой-то из параметров соединения выбран неверно, то программа сообщит о невозможности установить соединение:

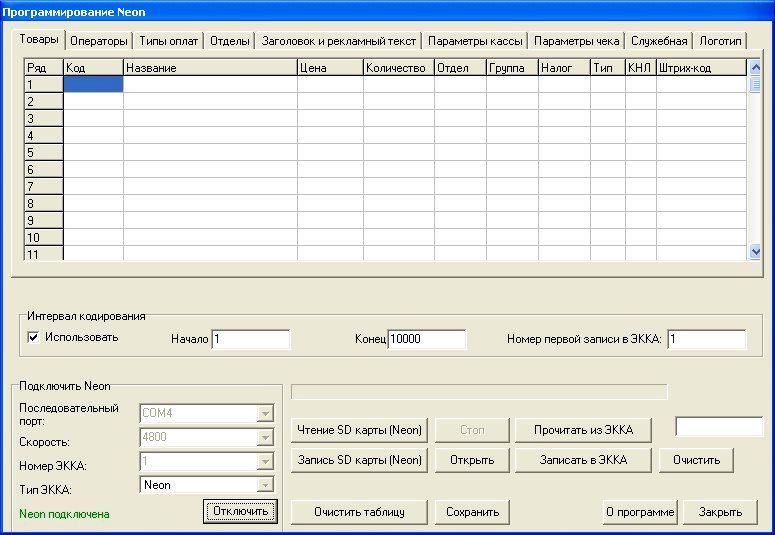

Если же программа смогла выполнить подключение к выбранной модели кассвого аппарата, то в нижнем левом углу можно увидеть появившееся сообщение "Касса подключена":
Открыть - кнопка предназначена для того, чтобы открыть и поместить на соответствующую вкладку информацию, которая затем может быть перенесена в таблицу ЭККА (или в другой файл).
Заметим, что несмотря на наличие девяти различных страниц-вкладок для страниц ЭККА, существует только одна кнопка для открытия файла. Это означает, что открываемый файл, связывается именно с той из таблиц, чья вкладка является текущей в момент нажатия этой кнопки.
Сохранить - кнопка предназначена для сохранения считанныхи/или отредактированных данных в текстовый файл. Действие данной кнопки фактически противоположно действию предыдущей описанной кнопке.
Прочитать из ЭККА - с помощью нажатия этой кнопки выполняется операция чтение таблицы ЭККА, соответствующей текущей открытой закладке. Очевидно, что данная операция невозможна если ЭККА физически или программно не подключен. Таким образом, данная кнопка не становится активной до успешного подключения ЭККА с помощью кнопки "Подключить". Для таблицы товаров можно указать диапазон для считывания данных из ЭККА. То есть можно указать откуда должны браться данные, куда они должны писаться.
Записать в ЭККА - данная кнопка выполняет операцию, противоположную той, которая выполняется кнопкой "Прочитать" из MP550T. То есть данные из выбранной страницы-вкладки переносятся в ЭККА. Для таблицы товаров можно указать диапазон для записи данных в ЭККА. Это может секономить время, необходимое на программирование кассвого аппарата.
Очистить - нажатие данной кнопки приводит к "обнулению" информации (приведению её к исходному виду) в выбранной таблице ЭККА. Обратите внимание, что эта функция доступна не для всех закладок программы.
Стоп - использование данной кнопки при записи, чтении и очистке информации в ЭККА приведет к остановке выполняемой операции.
Запись SD карты (NEON) - использование данной кнопки позволяет подготовить выходной файл с базой артикулов для SD-карточки, для дальнейшего програмирования кассовых аппаратов NEON непосредственно с SD-карты.
Для подготовки базы артикулов и пересылки её на ЭККА необходимо использовать кнопку "Запись SD-карты (NEON)" на странице Товары и записать данные на карточку в файл с названием "goodbase.art".
Чтение SD карты (NEON) - использование данной кнопки позволяет загрузить файл с базой артикулов и информацией о продажах с SD-карточки в программу, для дальнейшего просмотра, анализа или редактирования.
Для извлечения результатов программирования товаров и продаж на SD-карточку из ЭККА поступают файлы "sales.art" и "upload.art".
В приложении ECRPrgXSD при нажатии кнопку "Чтение SD карты (Neon)" открывается новое окно, где выбрав путь к SD диску и нажав кнопку "Загрузить продажи с SD карты" загружается объединённая таблица продаж, которую потом можно сохранить и втянуть как текстовый файл в Excel.

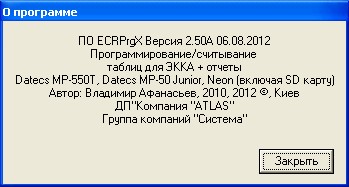

О программе - при нажатии этой кнопки открывается специальное окно, в котором находится информация о названии, версии, лицензии данного ПО. Пример данного окна приводился выше.
Закрыть - нажатие кнопки завершает выполнение приложения ECRPrgXSD v.2.50A .
Вид страниц-вкладок зависит от выбранной модели кассового аппарата, а так же количества и размера полей соответствующей таблицы ЭККА.

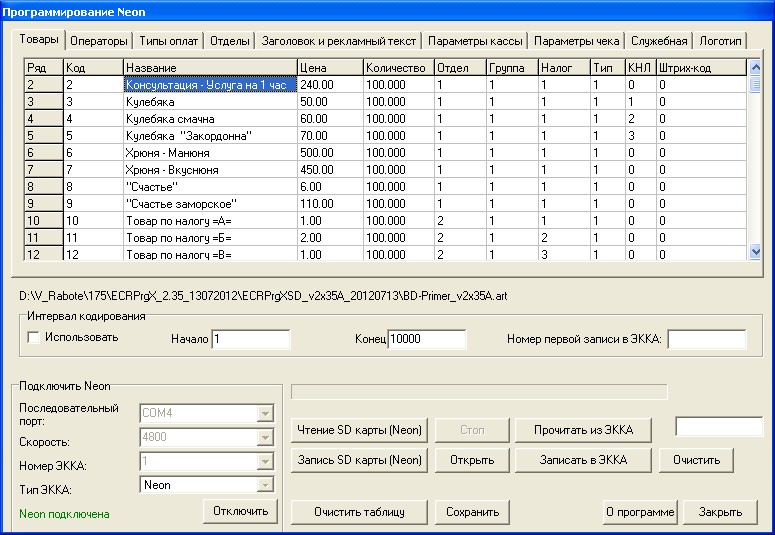

Страница-вкладка таблицы товаров представлена на рисунке ниже (закладка - Товары). Размер данной таблицы имеет различное количество записей для различных моделй кассовых аппаратов (MP-550T - 10 000, MP-50 Junior - 5 000, NEON - 10 000), что определяет длительность операций чтения, записи и обнуления таблиц.
- Закладка "Товары"

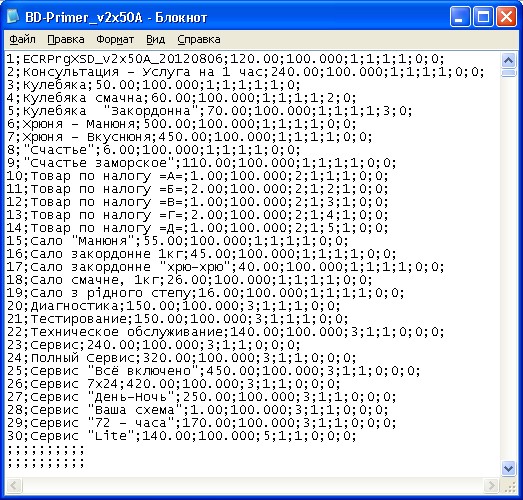

Редактировать параметры артикулов возможно, либо непосредственно в полях программы ECRPrgXSD, где параметры располагаются в соответствующих колонках, а артикулам соответствуют определённые строки, либо открыв сохранённый ранее на носителе файл "*.ART" с помощью любого текстового редактора, где параметры для каждого артикула будут сохранены через разделитель ";" и будут располагаться в последовательности, соответствующей таблице 1 из инструкции пользователя выбранной модели кассвого аппарата. Инструкции пользователя на данные модели кассовых аппаратов можно найти на этом же сайте в соответствующих разделах.

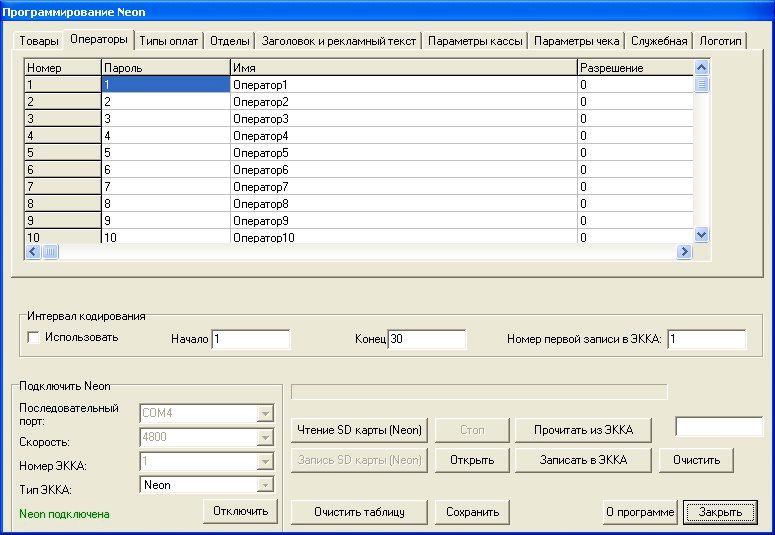

Таблица операторов имеет 20 записей, что видно после переключения программы на соответствующую вкладку - рисунок ниже (закладка -Операторы).
- Закладка "Операторы"

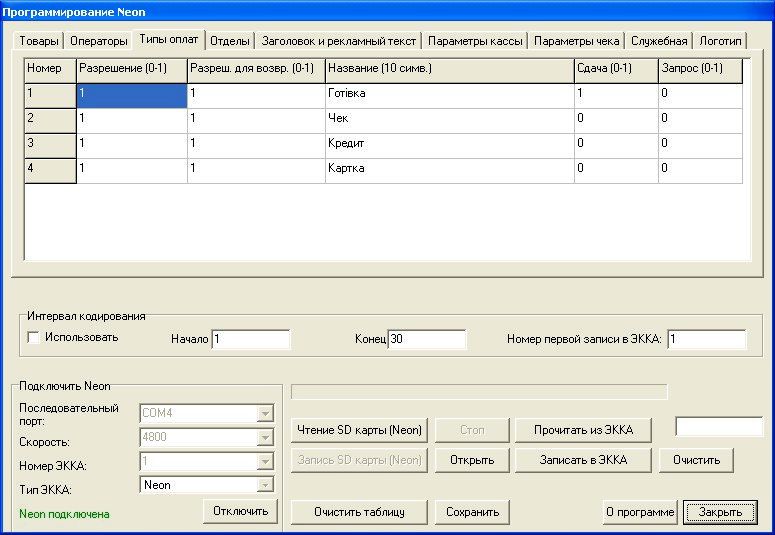

Следующая страница-вкладка предназначена для управления типами оплаты – типам оплат можно давать названия (до 10 символов) и указывать свойства (например, поддерживает ли данный тип оплаты сдачу) – рисунок ниже.
- Закладка "Типы оплат"

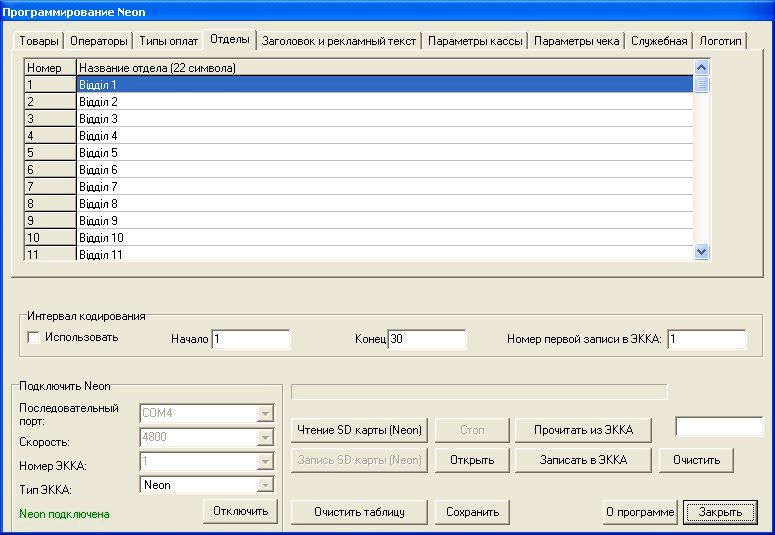

Следующая страница позволяет задать названия для отделов магазина.
- Закладка "Отделы"

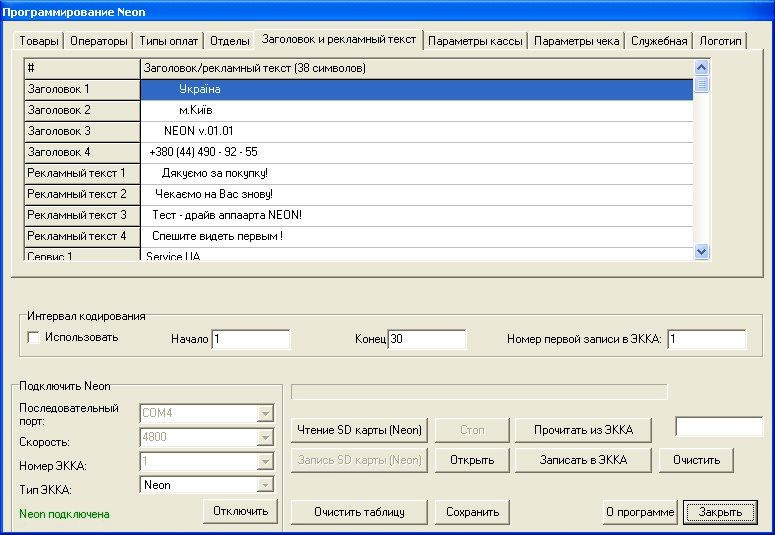

Строки для заголовка чека и рекламного текста могут быть заданы с помощью закладки, представленной на рисунке ниже.
- Закладка "Заголовок и рекламный текст"
Следующие три таблицы, изображённые на соответствующих рисунках ниже, представлены в программе в другом формате, так как в каждой из них может находиться только одна запись.

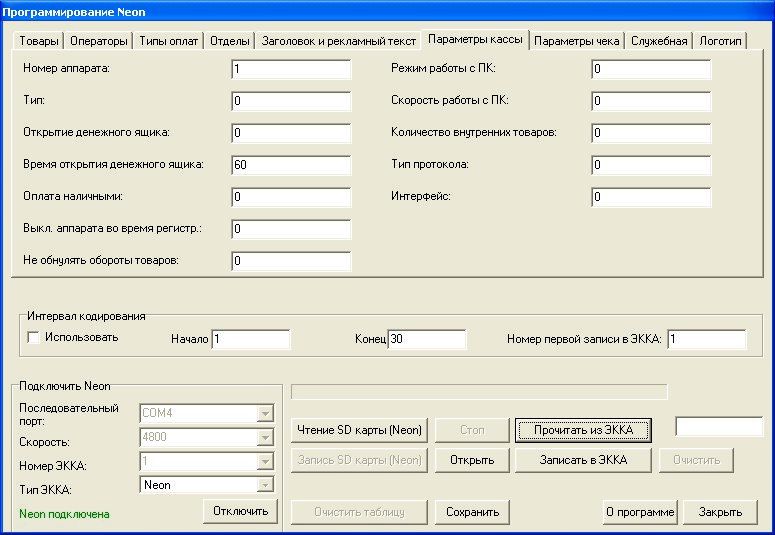

- Закладка "Параметры кассы"

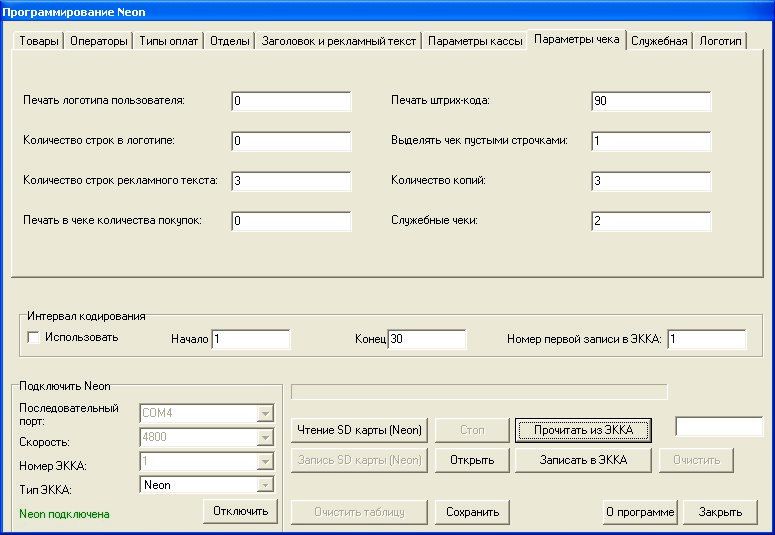

- Закладка "Параметры чека"

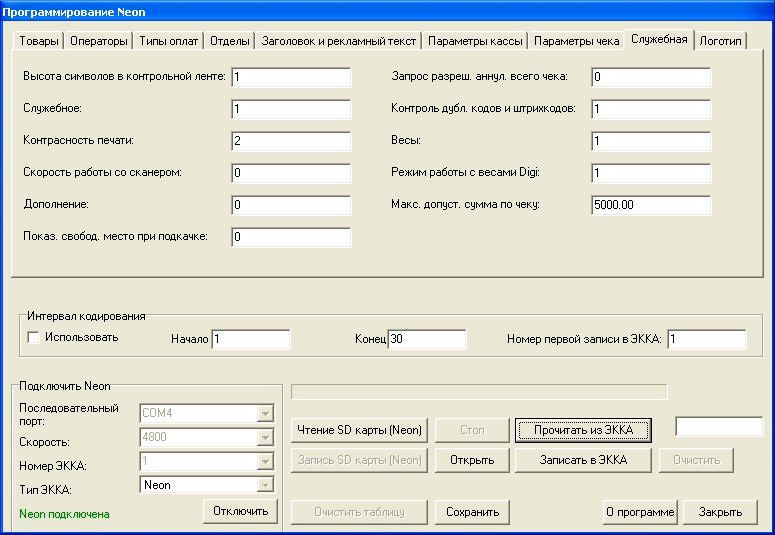

- Закладка "Служебная"
- Закладка "Логотип" позволяет программировать в кассовый аппарат логотип пользователя, который будет потом распечатываться на фискальных чеках. Место выведения логотипа пользователя на чеке можно выбрать в закладке "Параметры чека" в поле 1.

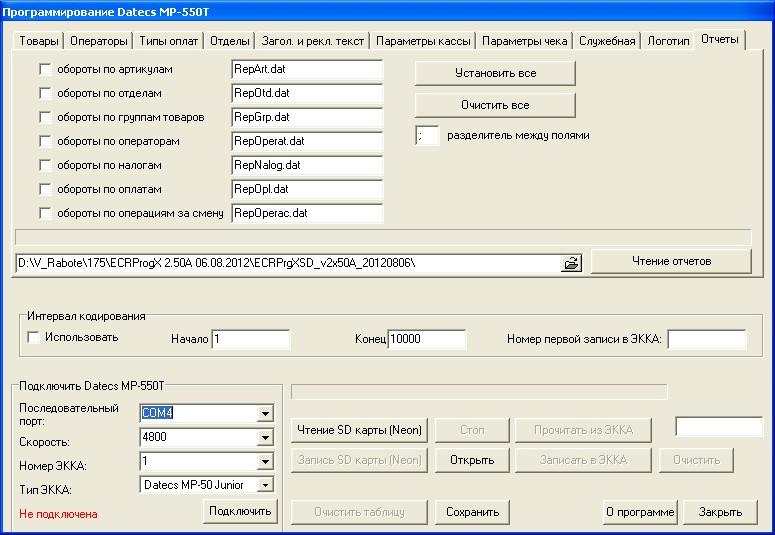

- Закладка "Отчёты"
Считывание выполняется по последовательному интерфейсу (разъём ПК) на скоростях от 4800 до 115200 Bod.
При выполнении операций программирования, чтения и очистки базы товаров в ЭККА могут возникать ошибки. В этом случае на экране будет появляться специальное окно Ошибки чтения/записи с выбором одной из трех возможностей. В данной ситуации рекомендуемым выбором является нажатие кнопки "Повторить", что приведет к повторению операции, в которой возникла ошибка. Для разовых случайных сбоев это обычно приводит к исправлению ошибки и продолжению выполнения процедуры чтения/записи. Однако ошибка может быть связана с некорректностями (например) в имени товара и т.д. В этом случае повторение не приведет к желаемому результату и тогда при новом появлении этого окна можно выбрать кнопку "Пропустить". Это приведет к пропуску текущей записи и программа перейдет к программированию следующей записи. Если ошибки не прекращаются и стабильно возникают при выполнении операции, то возможно это проблема неисправности интерфейся и надо выбрать кнопку "Завершить операцию", чтобы перейти к анализу физического подключения ЭККА к персональному компьютеру.
Лицензионное соглашение
Программный продукт ECRPrgXSD v.2.50A для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON является бесплатным продуктом. ДП “Компания “Atlas” распространяет данное программное обеспечение в соответствии с заявкой потребителя, либо посредством своих специализированных сайтов или через партнерскую сеть.
1. Все авторские права на программный продукт ECRPrgXSD.exe для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON принадлежат только компании “SystemGroup”.
2. Сервисные центры и компании партнеры ДП “Компании “Atlas” и компании "SystemGroup" имеют право использовать программный продукт данной и последующих версий в коммерческих целях.
3. ДП “Компания “Atlas” оставляет за собой право отказа в выполнении запроса о предоставлении данного программного продукта.
4. Ни одно частное лицо или организация не может брать плату за распространение продукта для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON без письменного уведомления ДП “Компании “Atlas”.
5. Вы не можете использовать, копировать, эмулировать, создавать новые версии, сдавать в наем или аренду, продавать, изменять, декомпилировать, дизассемблировать, изучать код программы другими способами, передавать зарегистрированную программу или любые из ее составляющих, иначе, чем определено настоящим лицензионным соглашением. Любое такое нелегальное использование означает автоматическое и немедленное прекращение действия настоящего соглашения и может преследоваться по закону.
Все права, не предоставленные здесь, явно сохраняются за ДП “Компания “Atlas” и разработчиком программы.
6. Если почему-либо вы не согласны с этим лицензионным соглашением, вам необходимо удалить все файлы дистрибутива ECRPrgXSD.exe для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON с ваших устройств хранения информации и прекратить использование продукта ECRPrgXSD.exe для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON.
7. ДП “Компания “Atlas” и автор программного продукта не несет никакой ответственности за возможные ошибки и сбои в программе ECRPrgXSD.exe для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON.
* Внимание.
Программный продукт ECRPrgXSD.exe для программирования и считывания информации основных таблиц ЭККА Datecs MP-550T, Datecs MP-50 Junior и NEON не является окончательным вариантом сервисного комплекса для обслуживания устройств ДП “Компания “Atlas” и в данный момент находится в разработке. Компания оставляет за собой право на внесение изменений в состав программного продукта без уведомления пользователей. На текущий момент доступна исключительно та функциональность, которая описана в данном документе. Использование дополнительных возможностей программы может повлечь за собой не устойчивую работу программы либо привести к краху системы.
Программа распространяется совершенно свободно (Free).
