Дисконтная система на базе кассового аппарата Datecs MP-500T

   Пример  программирования аппарата и построения  штрих-кодов для дисконтных  карточек на Datecs MP-500T.



   Для формирования дисконта (дисконтных карточек) на аппаратах Datecs МР-500Т необходимо выполнить программирование Таблицы 12 - (Параметры форматов внутренних Штрих-Кодов).

   Например: Необходимо запрограммировать два различных типа дисконтных карточек, предположим с указателями "24xxxxxxxxxxx" и "02xxxxxxxxxxx".

   Для этого требуется выполнить программирование Ряда 1 и Ряда 6 в Таблице 12 по образцу, указанному в таблице ниже:



   Таблица 12 - Параметры форматов внутренних  штрих-кодов



 Код идентификатора

 Поле 1

 Поле 2

 Поле 3

 Наименование ряда

 Код идентификатора соответствующей строки

 Тип идентификатора

 Значение изменяемой части штрих-кода

 Разрядность изменяемого параметра

 Ряд 1

 02

 3

 0

 0

 Ряд 2

 20

 0

 0

 0

 Ряд 3

 21

 0

 0

 0

 Ряд 4

 22

 0

 0

 0

 Ряд 5

 23

 0

 0

 0

 Ряд 6

 24

 3

 0

 0

  • В поле 1 = "3" (Тип идентификатора, обозначающий, что в данной строке таблицы 12 программируется скидка или надбавка);
  • Поле   2 = "0".
  • Поле   3 = "0".

      В аппаратах Datecs MP-500T, в отличии от аппаратов Datecs МР-550Т, коды идентификаторов жёстко привязаны к номеру выбранной строки (см. таблицу выше).



       После программирования Таблицы 12, значения её полей будут иметь вид:

 Значение полей Datecs MP-500T в Таблице 12

 Значение полей Datecs MP-500T в Таблице 12





   Штрих-код (EAN-13) дисконтной карточки должен иметь вид: K1-K2-I5-I4-I3-I2-I1-P5-P4-P3-P2-P1-КС



    где:

 K1K2

 - Код идентификтор дисконта

 I5 - I1

 - I5 - I2 - Несущественная цифровая информация (по умолчанию  "0000"), а I1 - определяет тип дисконта (скидка/надбавка процентная/абсолютная):

    I1 = "0" - процентная надбавка;
    I1 = "1" - процентная скидка;
    I1 = "2" - абсолютная надбавка;
    I1 = "3" - абсолютная скидка.;

 P5 - P1

 - Переменная часть (величина скидки/надбавки);

 КС

 - Контрольная сумма всего штрих-кода.



    В самом штрих-коде  на дисконтной карточке 13 разрядов:

  • Первые две цифры (К1К2) - Представляют собой код идентификатора дисконта и могут иметь значения в зависимости от используемой строки  в Таблице 12 (См. Инструкцию пользователя). Необходимо выбирать используемые  цифры таким образом, чтобы они не совпали с двумя первыми цифрами на штрих-кодах товаров, которые будут продаваться в данной торговой сети. Первые цифры в штрих-кодах обычно обозначают страну производителя товара и основные задействованные их  значения можно просмотреть здесь. Рекомендованные к использованию для дисконтов значения идентификатора: "02", "20", "24". При этом, данные значения не должны совпадать с идентификаторами "внутренних штрих-кодов".
  • Цифры I5-I4-I3-I2  - Несущественная цифровая информация, которая может принимать произвольные значения и не равняться "0000". Например, может быть использования для нумерации дисконтных карточек и т.д.
  • Цифра I1 в штрих-коде дисконта обозначает тип дисконта. Допускаются следующие значения:
        I1 = "0" - процентная надбавка;
        I1 = "1" - процентная скидка;
        I1 = "2" - абсолютная надбавка;
        I1 = "3" - абсолютная скидка.

           Например: для процентной скидки должно быть значение - I1="1", а для процентной надбавки  должно быть значение - I1="0".

  • Последняя цифра в штрих-коде (КС) - это Контрольная сумма. Аппарат проверяет считанный штрих-код по контрольной сумме на корректность, и в случае некорректного значения контрольной суммы выдаёт сообщение об ошибке.
  • Цифры P5-P4-P3-P2-P1  (5 цифр перед контрольной суммой)  - величина абсолютной или относительной скидки. При этом необходимо помнить, что для абсолютной скидки/надбавки могут быть использованы все пять цифр (XXX,XX). А для формирования процентной скидки/надбавки могут быть использованы только четыре цифры P4-P3-P2-P1 (XX,XX), а цифра P5 обязательно должна иметь значение ="0". Если при формировании процентной скидки/надбавки значение P5 не будет равняться "0", то при считывании такого дисконтного штрих-кода аппарат Datecs MP-500T будет выдавать сообщение об ошибке.

     При считывании штрих-кода, сформированного по описанному алгоритму,  и при правильном предварительном программировании таблицы 12 (см. Инструкцию пользователя), аппарат Datecs MP-500T  автоматически пробивает скидку/надбавку на сумму по чеку (дополнительно нажимать клавишу "ПС" не требуется).

      Обратите внимание: аппарат Datecs MP-500T контролирует величину наложения абсолютной скидки и надбавки, и не позволяет наложить абсолютную скидку или надбавку больше, чем накопленная сумма по чеку. Таким образом, аппарат Datecs MP-500T не позволит наложить абсолютную скидку или надбавку в размере 5,00 грн на чек, накопление по которому составляет всего 3,00 грн.

      Программу "EAN-13 Barcode Generator 1.0 Free" для пробного построения дисконтных штрих-кодов можно загрузить здесь  Загрузить .

  Штрих-код дисконтной карточки MP-500T должен иметь вид.

            Вернуться

      Примеры сформированных дисконтных штрих-кодов:

 Скидка относительная на сумму,  -10%;

 - Скидка относительная на сумму,  -10%;

Скидка относительная на сумму,  -25%;

 - Скидка относительная на сумму,  -25%;

 Скидка абсолютная на сумму,  1.50 грн;

 - Скидка абсолютная на сумму,  1.50 грн;

 Скидка абсолютная на сумму,  5.30 грн;

 - Скидка абсолютная на сумму,  5.30 грн;

 Надбавка  процентная на сумму,  +20% грн;

 - Надбавка  процентная на сумму,  +20% грн;

 Надбавка  процентная на сумму,  +15% грн;

 - Надбавка  процентная на сумму,  +15% грн;

 Надбавка  абсолютная на сумму,  +7.00 грн;

 - Надбавка  абсолютная на сумму,  +7.00 грн;

 Надбавка  абсолютная на сумму,  +299.50 грн;

 -  Надбавка  абсолютная на сумму,  +299.50 грн;

.

            Вернуться

      Примеры чеков Datecs MP-500T c использованием различных дисконтов:

 - Скидка относительная на сумму,  -10%;

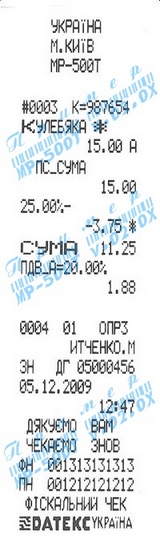

 - Скидка относительная на сумму,  -25%;

 - Скидка абсолютная на сумму,  1.50 грн;

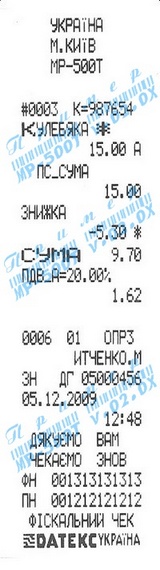

 - Скидка абсолютная на сумму,  5.30 грн;

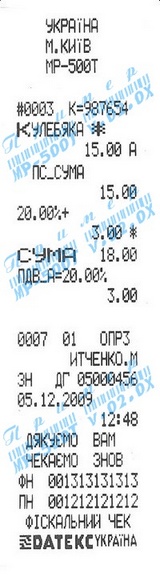

 - Надбавка  процентная на сумму,  +20% грн;

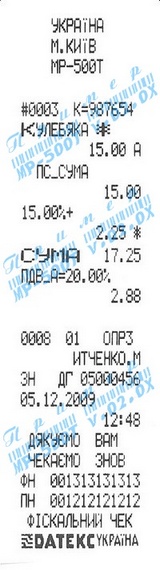

 - Надбавка  процентная на сумму,  +15% грн;

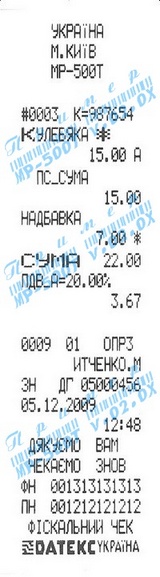

 - Надбавка  абсолютная на сумму,  +7.00 грн;

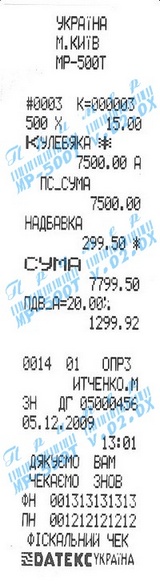

 -  Надбавка  абсолютная на сумму,  +299.50 грн;
