Индикатор Wincor Nixdorf BA - 63
Показатель | Технические характеристики |
Тип дисплея | Вакуумный флуоресцентный (VFD - Vacuum Fluoreszenz Display); |
Цвет свечения | зелёного цвета; |
Материал корпуса | пластик (светло-серый, черный) |
Количество символов | 40 (2 строки по 20 символов в каждой); |
Размеры символов, В х Ш, мм | 9,5 x 6,2 (7 x 5 точек на символ) |
Размеры:Высота-Ширина-Глубина, мм | 165 x 207 x 46 мм (с подставкой) |
Варианты установки | - на подставке; - на штативе; - на клавиатуре; |
Кабель длиной | от 0,5 до 5 метров; |
Угол поворота дисплея | 360 градусов; |
Вес, кг | 0,5 |
Питание | +12 VDC (+/- 10%) от RS232C; номинальный: 350 mA (max: 600 mA); |
Интерфейс | последовательный асинхронный, RS232C (с питанием); |
Скорость обмена по последовательному порту, bps | 1200, 2400, 4800 или 9600; (устанавливается переключателем) |
Шрифты | USA, European и Cyrillic стандартные шрифты; |
Температура эксплуатации | от +0° до +50°C; |
Достоинства | компактный размер, большие и яркие символы, большой угол обзора; |
Подключение | Datecs FP-3530T, Datecs FP-T260, POS; |

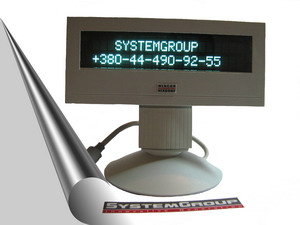

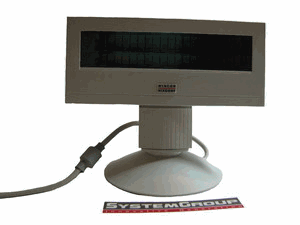

Wincor Nixdorf BA-63 является классическим дисплеем для клиентов, которые используются для отображения текстовой информации (название продукции, цены и т.д.).
Вакуумный флуоресцентный дисплей гарантирует легкое считывание информации с любого угла.
Дисплей покупателя Wincor Nixdorf BA-63 предназначен для работы совместно с другим торговым оборудованием на предприятиях торговли и сферы услуг. Дисплей выполняет прием по последовательному интерфейсу и последующее отображение цифровой и символьной информации, предназначенной для обслуживаемого клиента. Wincor Nixdorf BA-63 работает в составе компьютерно-кассовых систем и совместно с POS-терминалами.
Набор команд управления дисплеем осуществляет простую синхронизацию с существующими аппаратными и программными средствами.
|
|
|
|
|
|
Индикатор WN BA-63 имеет несколько вариантов установки/размещения на рабочем месте в зависимости от потребости пользователя.

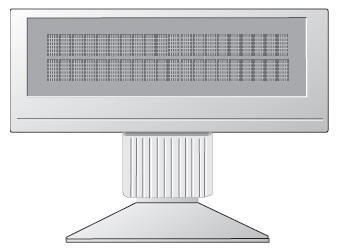

Базовый вариант установки индикатора WN BA-63 на вращающейся подставке.
При использовании вращающейся подставки, перед началом работы, необходимо зафиксировать без натяжения соединительный кабель специальной металлической скобой, расположенной на нижней части вращающейся подставки. Фиксация соединительного кабеля скобой, позволит избежать его случайного выдёргивания из индикатора по вине пользователя во время работы.

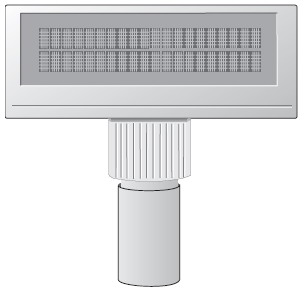

Вариант установки индикатора WN BA-63 на удлинняющей трубе.
Для подключения к другим устройствам (фискальным регистраторам, POS, др.) в индикаторе используется кабель с разъёмом mini-DIN с одной стороны, и разъёмом DB-9B (СОМ-интерфейс) с другой стороны. Длинна соединительного кабеля может составлять от 0,5 до 5 метров (опционально), в зависимости от потребности пользователя.
Разъём mini-DIN используется для подключения непосредственно со стороны индикатора. Разъём DB-9B (СОМ-интерфейс) с другой стороны кабеля используется непосредственно для подключения к фискальным регистраторам, POS, др.
Ниже, в таблице, приведено сопоставление контактов для соединительного кабеля индикатора Wincor Nixdorf BA-63.
Распиновка контактов для соединительного кабеля индикатора WN BA-63
Индикатор Wincor Nixdorf BA-63 позволяет гибко конфигурировать параметры последовательного интерфейса RS-232C под различные потребности пользователя и в зависимости от потребностей оборудования к которому он подключается. Конфигурирование последовательного интерфейса RS-232C осуществляется с помощью специальных конфигурационных джамперов J1-J5, расположенных под пластмассовым корпусом индикатора.
Расположение конфигурационных джамперов J1-J5 для индикатора WN BA-63.
По умолчанию, конфигурация последовательного интерфейса RS-232C имеет значение:
Используя конфигурационные джампера J1-J5, расположенные под пластмассовым корпусом индикатора, можно изменить параметры последовательного интерфейса RS-232C в индикаторе WN BA-63 согласно приведённой таблицы:
Индикатор WN BA-63 обладает встроенной функцией самодиагностики.
Во время включения (подачи питания) индикатора, выполняется диагностика внутренней памяти ОЗУ и ПЗУ.
При включении индикатора выполняется визуальный контроль работоспособности всех сегментов индикатора. Для этого, после подачи питания на индикатор, происходит подсвечивание всех сегментов индикатора на период, приблизительно 0,5 секунды. Если какой-то из сегментов при этом не подсветился, значит он неисправен.
Путём переключения конфигурационного джампера J5, можно перевести индикатор из стандартного рабочего режима в режим тестирования. После окончания тестирвания индикатора, необходимо осуществить переключение конфигурационного джампера J5 из режима тестирования в рабочий режим.
