Datecs FP-3141T - Подключение периферии

   Фискальный  регистратор Datecs FP-3141T позволяет выполнять подключение индикатора, денежного ящик и компьютера или POS-системы по RS-233 или USB-интерфейсу.



Подключение переферии к Datecs FP-3141T



   На рисунке отображена задняя панель регистратора Datecs FP-3141T, на которой расположены  разъёмы для подключения переферии.

   На рисунке отображены разъёмы слева на право:

  • Питание +24В - выполняется подключение блока патания IБЖ-24 (+24В-3А);
  • USB-интерфейс. Выполняется подключение фискльного регистратора к компьютеру или POS-системе по последовательному USB-интерфейсу;
  • RS-232 интерфейс. Выполняется подключение фискльного регистратора к компьютеру или POS-системе по последовательному RS-232 интерфейсу;
  • Разъём индикатора клиента. Выполняется подключение индикатора клиента. Если индикатор клиента не подключен - происходит блокирование выполнения фискальных операций в регистраторе, согласно законодательства Украины.
  • Разъём денежного ящика. Выполняется подключение выбранной совместимой с данным регистратором модели денежного ящика. Через данное подключение, фискальный регистратор управляет автоматическим открытием денежного ящика во время работы кассира.



   Все разъёмы размещены очень компактно на задней панели фискального регистратора и имеют графическое обозначение.






            Вернуться



   1. Подключение блока питания.

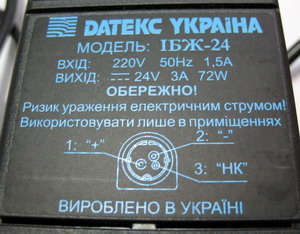

Блок питания IБЖ-24 для FP-3141T



   К фискальному регистратору Datecs FP-3141T подключается блок питания IБЖ-24, который имеет следующие характеристики:

  • Входное напряжение: ~220 V;
  • Частота питающей сети: 50 Hz;
  • Потребляемый ток от первичной сети: не более 1,5А;
  • Напряжение на выходе: +24 V;
  • Значение тока на выходе: не более 3 A;
  • Мощность на выходе БП: max 72 W.






   2. Подключение по USB-интерфейсу.


   Фискальный  регистратор Datecs FP-3141T может быть подключён к POS-системе или компьютеру по последовательному USB интерфейсу. Кабель для подключения в данном случае используется стандартный - для подключения оконечных USB-устройств.

USB кабель для подключения фискального регистратора к POS или ПК

   Распиновка разъёма со стороны регистратора для подключения по последовательному USB интерфейсу указана на рисунке ниже:

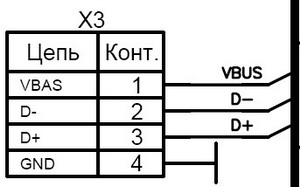

Используемые контакты для USB-интерфейса в Datecs FP-3141T



   Необходимо учитывать, что одновременно может использоваться в фискальном регистраторе Datecs FP-3441T лишь один из последовательных интерфейсов подключения к POS-системе или комьпьютеру (RS-232C или USB интерфейс на выбор. По умолчанию, регистратор сконфигурирован на работу с интерфейсом RS-232C).

   При подключении к POS-системе или компьютеру фискального  регистратора Datecs FP-3141T  по USB-интерфейсу, необходимо дополнительно установить драйвера, которые можно найти на этой странице.






   3. Подключение по RS-232C.


   Фискальный  регистратор Datecs FP-3141T может быть подключён к POS-системе или компьютеру по последовательному RS-232C интерфейсу. Распиновка разъёма для подключения по последовательному RS-232C интерфейсу указана со стороны регистратора на рисунке ниже:

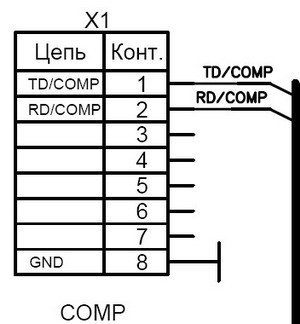

Распиновка разъёма для подключения к ПК в регистраторе Datecs FP-3141T





   Для подключения фискального  регистратора Datecs FP-3141T к POS-системе или компьютеру по последовательному RS-232C интерфейсу необходимо использовать соединительный кабель, согласно рисунка, приведённых ниже:

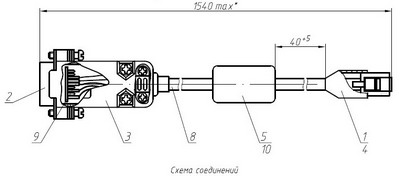

Кабель соединительный для подключения регистратора FP-3141T к POS







   Распиновка кабеля соединительного для подключения фискального  регистратора Datecs FP-3141T к POS-системе или компьютеру по последовательному RS-232C интерфейсу приведена на рисунке ниже:



Распиновка кабеля соединительного для подключения фискального регистратора Datecs FP-3141T к POS



   Со стороны POS-системы или компьютера, фискальный регистратор управляется через выбранный в программном обеспечении последовательный COM-порт.

   Со стороны фискального регистратора, кабель подключения фискального  регистратора Datecs FP-3141T к POS-системе или компьютеру имеет разъём TP8P8C.

   Скачать описание по кабелю подключения фискального  регистратора Datecs FP-3141T к POS-системе или компьютеру в одном документе можно здесь /Download/.

  Необходимо учитывать, что одновременно может использоваться в фискальном регистраторе Datecs FP-3441T лишь один из последовательных интерфейсов подключения к POS-системе или комьпьютеру (RS-232C или USB интерфейс на выбор. По умолчанию, регистратор сконфигурирован на работу с интерфейсом RS-232C).



   Проверить наличие связи между фискальным регистратором Datecs FP-3141T и POS-системой или компьютером, можно при помощи вспомогательной сервисной утилиты ConfigSP v.1 (FP-3141T/FP-T260).

   Утилита самостоятельно проведёт сканирование доступных на компьютере последовательных COM-портов, самостоятельно проведёт перебор доступных скоростей COM-порта, и обнаружив подключённый фискальный принтер, выдаст по нему краткую информацию:



Утилита ConfigSP для FP-T260/FP-3141T



   Утилита сообщит, какая модель фискального регистратора была обнаружена, его версию программного обеспечения, на каком порту он подключён, текущую установленную скорость последовательного интерфейса в регистраторе и другую информацию.




            Вернуться



   4. Подключение индикатора клиента.


   К фискальному регистратору Datecs FP-3141T подключается индикатор клиента. Без подключенного индикатора клиента, работа фискального регистратора не допускается, согласно законодательства Украины.

   Индикатор клиента представляет собой жидко-кристаллический,  алфавитно-цифровой   индикатор, который  имеет  две строки  по 20  символов.

   Распиновка разъёма со стороны регистратора Datecs FP-3141T для подключения индикатора клиента указана на рисунке ниже:

Распиновка разъёма регистратора Datecs FP-3141T для подключения индикатора клиента



   Со стороны фискального регистратора, кабель подключения индикатора клиента имеет разъём TP8P8C.

Кабель подключения индикатора клиента имеет разъём TP8P8C



  В таблице, приведённой ниже, указана  распиновка кабеля индикатора.

Таблица соединений кабеля индикатора FP-3141T



   Со стороны индикатора кабель имеет соединение  согласно приведённого ниже  изображения.

Подключение кабеля индикатора FP-3141T к плате индикатора

    Подключение индикатора клиента должно проводиться только квалифицированными техническими специалистами.




   5. Подключение денежного ящика.


  К фискальному  регистратору Datecs FP-3141T может быть подключён денежный ящик.  Распиновка разъёма со стороны регистратора Datecs FP-3141T для подключения денежного ящика указана на рисунке ниже:

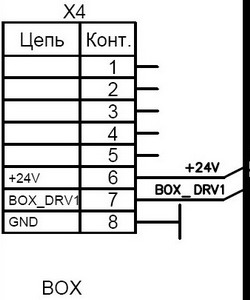

Распиновка разъёма регистратора Datecs FP-3141T для подключения денежного ящика

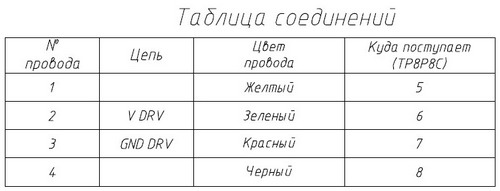

     Распиновка кабеля соединительного для подключения денежного ящика к фискальному  регистратору Datecs FP-3141T приведена на рисунке ниже:

Распиновка кабеля соединительного для подключения денежного ящика к фискальному  регистратору Datecs FP-3141T



   Со стороны фискального регистратора, кабель подключения денежного ящика имеет разъём TP8P8C:



кабель подключения денежного ящика имеет разъём TP8P8C


            Вернуться
